Рукав буровой резиновый
Используется для тампонажа нефтяного бассейна, ремонта скважин, геологоразведки нефти, бурового маломощного станка гидравлической добычи, подачи буровой грязи и воды при нормальной температуре и текучей среды (цемент и не более 20% буровой грязи, содержащей нефтепродукт).
Рукава состоят из нескольких концентрично расположенных слоев: внутреннего резинового, прорезиненной ткани, силового, укладочного и покрывающего. Внутренний слой, как правило, выполняется из специальной резиновой смеси на основе синтетических и натуральных каучуков. Прорезиненная ткань - текстильный силовой слой. Силовой слой представляет собой набор металлического троса высокой прочности. Укладочный слой выполняется из специальной резиновой смеси. Покрывающий слой может быть из прорезиненной ткани или из особого огнестойкого материала. Рукава изготавливаются и поставляются с металлической концевой арматурой. Ниже перечислено дополнительное оснащение.
Диапазон температуры: от -40 до +100℃
|
|
Внутренний диаметр |
Наружный диаметр |
Рабочее давление |
Контрольно-измерительное давление |
Справочный вес |
Минимальный радиус изгиба |
|
|
Категория A |
in |
mm |
mm |
MPa(ps) |
MPa(ps) |
kg／m |
mm |
|
1 1/2 |
38 |
51 |
11(1500) |
22(3000) |
2．19 |
560 |
|
|
2 |
51 |
65 |
11(1500) |
22(3000) |
3．03 |
900 |
|
|
2 1/2 |
64 |
78 |
11(1500) |
22(3000) |
3．95 |
1200 |
|
|
Категория B |
1 1/2 |
38 |
52 |
14(2000) |
28(4000) |
2．39 |
560 |
|
2 |
51 |
66 |
14(2000) |
28(4000) |
3．25 |
900 |
|
|
2 1\2 |
64 |
79 |
14(2000) |
28(4000) |
4．37 |
1200 |
|
|
3 |
76 |
98 |
14(2000) |
28(4000) |
7．76 |
1200 |
|
|
3 1/2 |
89 |
113 |
14(2000) |
28(4000) |
9．95 |
1300 |
|
|
4 |
102 |
127 |
14(2000) |
28(4000) |
12．43 |
1400 |
|
|
5 |
127 |
153 |
14(2000) |
28(4000) |
15．25 |
1500 |
|
|
6 |
152 |
178 |
14(2000) |
28(4000) |
18．71 |
1600 |
|
|
Категория C |
1 1/2 |
38 |
55 |
28(4000) |
56(8000) |
3．65 |
560 |
|
2 |
51 |
69 |
28(4000) |
56(8000) |
5．15 |
900 |
|
|
2 1/2 |
64 |
88 |
28(4000) |
56{8000) |
7．86 |
1200 |
|
|
3 |
76 |
105 |
28(4000) |
56(8000) |
13．12 |
1200 |
|
|
3 1/2 |
89 |
121 |
28(4000) |
56(8000) |
16.79 |
1300 |
|
|
4 |
102 |
137 |
28400O) |
56(8000) |
21．70 |
1400 |
|
|
5 |
127 |
164 |
28<4000) |
56(8000) |
28．46 |
1500 |
|
|
6 |
152 |
197 |
28(4000) |
56(8000) |
44．64 |
1600 |
|
|
Категория D |
2 |
51 |
73 |
25(5000) |
70(10000) |
6．46 |
900 |
|
2 1/2 |
64 |
91 |
35(5000) |
70(10000) |
10．75 |
120 |
|
|
|
3 |
76 |
107 |
35(5000) |
70(10000) |
14．35 |
1200 |
|
3 1/2 |
89 |
123 |
35(5000) |
70(10000) |
18．77 |
1300 |
|
|
4 |
102 |
139 |
35(5000) |
70(10000) |
23．16 |
1400 |
|
|
5 |
127 |
171 |
35(5000) |
70(10000) |
38．00 |
1500 |
|
|
6 |
152 |
200 |
35(5000) |
70(10000) |
48．43 |
1600 |
|
|
Категория E |
2 |
51 |
80 |
52(7500) |
104(15000) |
10．37 |
1000 |
|
2 1/2 |
64 |
101 |
52(7500) |
104(15000) |
17．88 |
1200 |
|
|
3 |
76 |
120 |
52(7500) |
104(15000) |
24．45 |
1200 |
|
|
3 1/2 |
89 |
135 |
52(7500) |
104(15000) |
29．33 |
1300 |
|
|
4 |
102 |
148 |
52(7500) |
104(15000) |
34．24 |
1400 |
|
|
5 |
127 |
189 |
52(7500) |
104(15000) |
55．39 |
1500 |
|
|
Категория F |
2 |
51 |
82 |
70(10000) |
105(15000) |
1 1．81 |
1OOO |
|
2 1/2 |
64 |
104 |
70(10000) |
105(15000) |
20．46 |
1300 |
|
|
3 |
76 |
129 |
70(10000) |
105(15000) |
32．74 |
1300 |
|
|
3 1/2 |
89 |
144 |
70(10000) |
105(15000) |
39．43 |
1400 |
|
|
4 |
102 |
158 |
70(10000) |
105(15000) |
45．73 |
1500 |
|
|
Категория G |
2 |
51 |
92 |
105(15000) |
157(22500) |
17.37 |
1000 |
По желанию заказчика рукава могут комплектоваться дополнительным оборудованием:
|

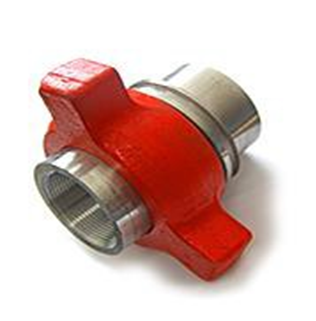

Быстроразъёмными соединениями (БРС) |

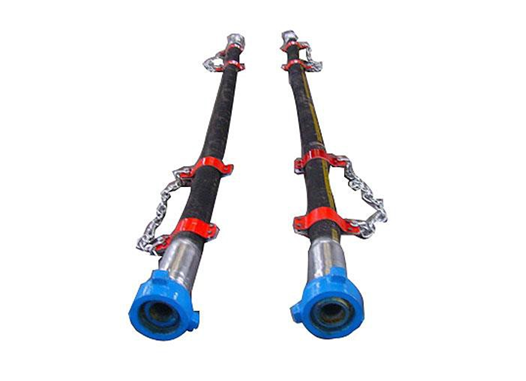

Захват для транспортировки рукава |

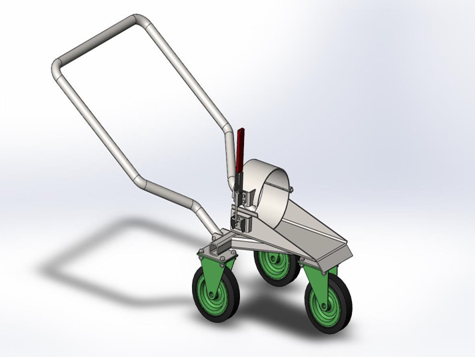

Тележки для транспортировки рукава |
|
|
|
|
