Соединительная муфта типа FHS

Быстроразъёмные соединения типа FHS Ду от 100 мм до 300 мм применяют для сборно-разборных трубопроводов с рабочим давлением 1.0 – 7,0 МПа. Быстроразъёмные соединения типа FHS предназначены для специальных трубопроводов в сфере добычи и транспортировки нефти, ГСМ, транспортировки опасных жидкостей под большими давлениями мы рекомендуем соединительные муфты собственной разработки. Наши муфты удовлетворяют двум основным требованиям к специальным трубопроводам: надежность при высоких давлениях и быстрота соединения.

Быстроразъёмное соединение типа FHS устанавливается на конецплоскосворачиваемого рукава, и служат для соединения его с другим рукавом с наконечником FHS такого же условного диаметра, с переходником FHS под приварку или с заглушкой FHS.

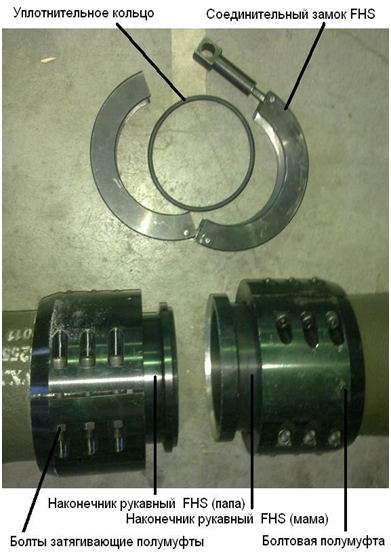

Быстроразъёмное соединение типа FHS состоит из алюминиевого штуцера с соединительным концом и трех разъемных полумуфт на болтах, с помощью которых наконечник устанавливается на рукав. Различают 2 типа наконечников: "мама" и "папа", которые соединяются между собой.

Монтаж соединения осуществляется с помощью замка FHS. Герметичность соединения обеспечивается уплотнительным кольцом из маслобензостойкой морозостойкой резины.   В группу соединительной арматуры FHS входят следующие стандартные элементы: 1.       Наконечник рукавный FHS (мама) 2.       Наконечник рукавный FHS (папа) 3.       Замок соединительный FHS 4.       Заглушка транспортная FHS (мама) 5.       Заглушка транспортная FHS (папа) 6.       Переходник под приварку FHS (мама) 7.       Переходник под приварку FHS (папа)
